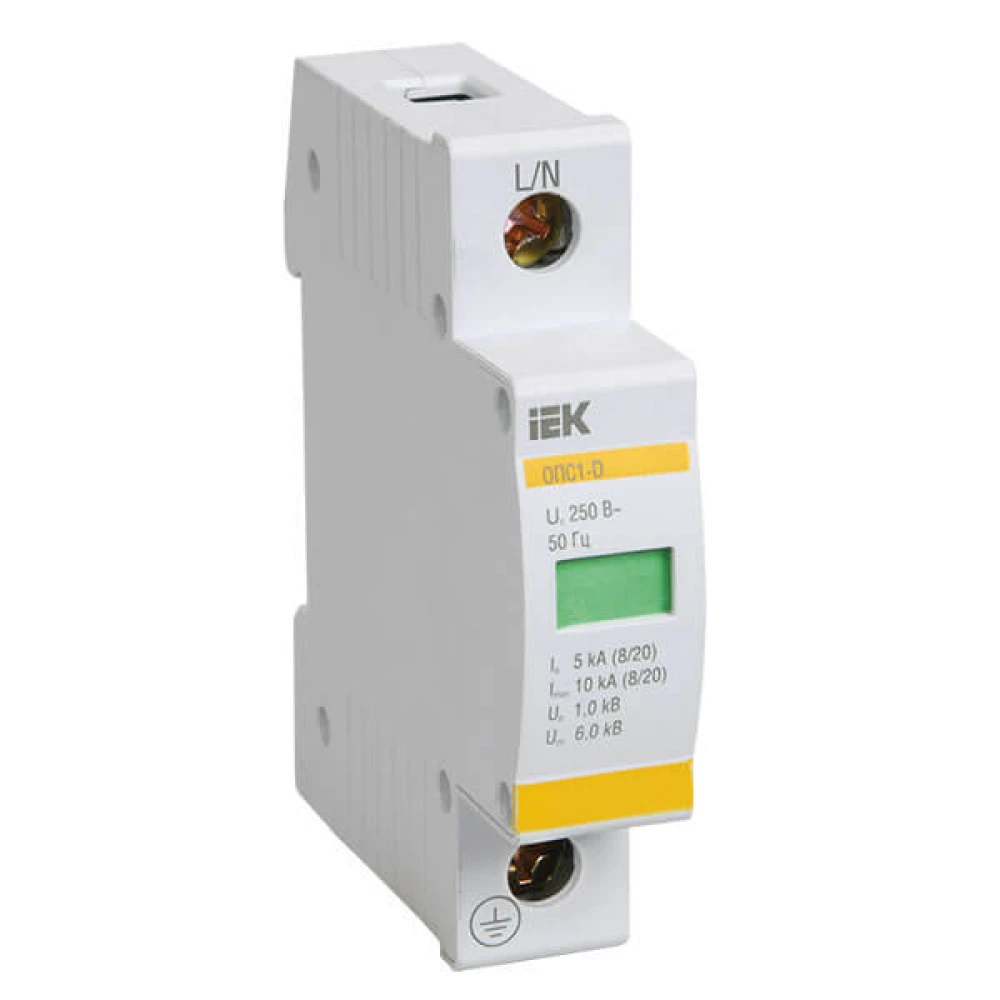

Ограничитель импульсных перенапряжений IEK ОПС1-C 1P 20кА класс C

Предназначен для защиты электрических цепей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений. Класс II (C) — вторая ступень защиты внутренних распределительных цепей объекта от грозовых разрядов и коммутационных перенапряжений, прошедших через ограничитель класса В. УЗИП устанавливается в распределительные щиты (вводные щиты помещений).

Классификация УЗИП

-по числу вводов — одновводный, включенный параллельно в защищаемую цепь. -по способу выполнения защиты от перенапряжений — ограничивающего типа (в отсутствие перенапряжения сохраняет высокое полное сопротивление, но мгновенно снижает его с возрастанием волны тока и напряжения до порога срабатывания). -по способу установки — стационарный, внутренней установки. -по разъединителю — с разъединителем. -по защите от сверхтоков — без защиты. -по наличию индикатора рабочего состояния — с индикатором.

Преимущества

-конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике является достаточно редкой. Благодаря этому, не только улучшились характеристики, но и модернизированные ОПС1 стали более доступны по цене. -отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении. -повышена надежность работы на 15-20% благодаря снижению рассеиваемой мощности (за счет исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия). -улучшена пожаробезопасность (благодаря повышению надежности работы встроенной термозащиты).

Рекомендации по применению

В летний период грозовой разряд в воздушную линию вызывает появление перенапряжений в десятки киловольт, носящих характер бегущих волн с большой крутизной и временем возрастания от нуля до максимума 1.0?8.0 мкс. Попав во внутреннюю распределительную сеть здания, разряд может вызвать пробой, возгорание изоляции и выход из строя электрооборудования. Аналогичные последствия могут вызвать коммутационные перенапряжения, возникающие при переключениях на подстанциях или при пуске и отключении мощных электропотребителей. С помощью ОПС1 можно создать весьма эффективную и долговременную защиту объекта. Одним из основных условий при этом является наличие контура заземления, а для производственных помещений — и системы выравнивания потенциалов. Ведь, несмотря на малую длительность, грозовой разряд несет значительную энергию. Максимальное пиковое значение тока разряда может достигать 100 кА, и при отсутствии выравнивания потенциалов вполне возможно возникновение опасного шагового напряжения. Трехступенчатая система защиты внутри здания позволяет плавно понижать опасный импульс перенапряжения «по ходу» в сторону потребителя до безопасной величины путем отбора и «слива» в землю части энергии быстродействующими разрядниками каждой ступени. При установке разрядников следует учесть, что последовательная (селективная) работа ступеней защиты будет обеспечена, если расстояние между ступенями по воздушной и кабельной цепям составляет не менее 7?10 м. В этом случае при появлении бегущей волны разряда индуктивность участка цепи будет создавать необходимую постоянную времени задержки нарастания напряжения. Расстояние от разрядников, установленных в абонентском щите потребителя, до самой удаленной нагрузки не должно превышать 30 м. Подключение к фазным и нулевой шинам во всех трех ступенях производят до коммутационной аппаратуры и аппаратуры защитного отключения. Длина проводников, соединяющих разрядники с PEN- или PE- проводником, должна быть минимальной, а их сечение – не менее 25 мм?.
